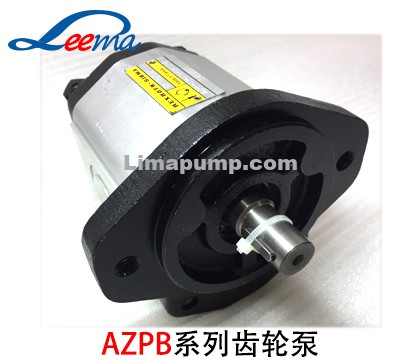

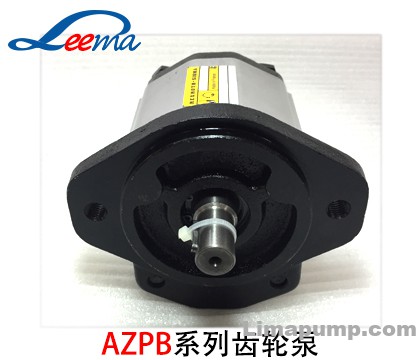

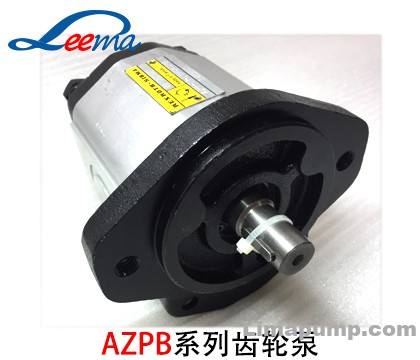

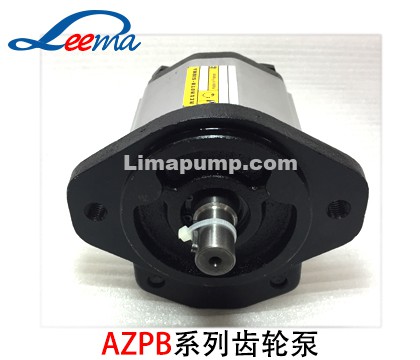

AZPB齿轮泵（力士乐）

　　力士乐AZPB系列齿轮泵特性：

　　– 公称压力 280 bar( 流量可达5 cm3/rev)

　　– 采用滑动轴承， 适合重负荷应用

　　– 采用标准的传动轴

　　– 管路油口：采用连接法兰或内螺纹

　　– 通过轴的加固型设计、 并采用灰铸铁泵盖，延长了泵的使用寿命

　　– 通过大规模生产， 实现持续的高质量

　　– 可提供多种配置变型

　　力士乐AZPB系列齿轮泵概述：

　　目前可提供的力士乐外啮合齿轮泵， 包括： 四个系列( B、 F、 N和 G) 的标准齿轮泵， 以及三个系列( S、 T 和 U) 的静音齿轮泵; 其中， 排量按不同的齿宽进行分级。 通过法兰、 轴和阀的不同布置、 以及多级泵的各种组合方式， 还可得到其它配置变型。

　　力士乐AZPB系列齿轮泵结构：

　　这款外啮合齿轮泵， 主要由轴承衬套上支承的一对齿轮、 以及配备前盖和后盖的泵壳组成。 传动轴从泵的前盖向外伸出， 并通过轴密封圈加以密封。 轴承上的这些支承力， 则由专用的滑动轴承所吸收; 由于滑动轴承具有足够的弹性力，因而形成了面接触、 而不是线接触的方式。 由于这样， 因而还确保了泵的出色耐磨性——尤其是在低速运行时。 这对齿轮分别有12个齿， 从而可保持齿轮泵产生最低限度的流量脉动和噪音。

　　内部密封是通过补偿力实现的， 这些力与输出压力成正比。利用这种补偿方式， 就能确保实现最优的效率。 这些轴承为间隙( 也即介于输送高压油液的轮齿之间) 的末端提供密封功能。 通过对轴承的后部输入工作压力， 就可以控制介于轮齿与轴承之间的密封区域。 这些专用密封件， 构成了这一区域的边界。 对于轮齿顶部的这些径向间隙， 则通过将齿轮推向泵壳的内部作用力而实现密封。 .

　　力士乐AZPB系列齿轮泵噪音曲线：

　　噪音等级取决于转速和压力范围; 这个压力范围介于10 bar和压力值 p2( 参见第 13 页的规格表) 之间。油液数据： ν = 32 mm2/s,
= 50° C.对于从吸声测量室测得的噪音值进行计算而得到的声音压力等级， 符合 DIN 45635 第 26 章的要求。测量传感器与液压泵之间的距离： 1 米。

　　这些都是相关型号液压泵的典型特性值。它们描述了由液压泵单独发出的空气载声。这里， 并没有考虑环境方面的影响( 安装现场， 管道布置， 以及其它系统元件) 。这里的每一个数值， 分别针对一台单级液压泵。

力士乐AZPB系列齿轮泵型号：
