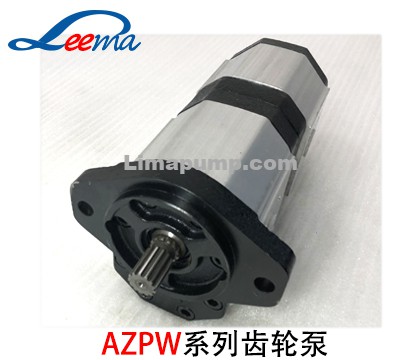

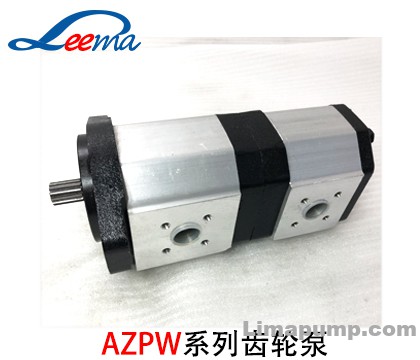

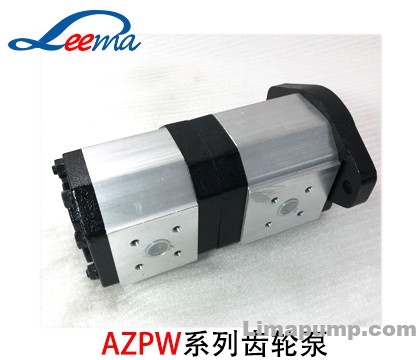

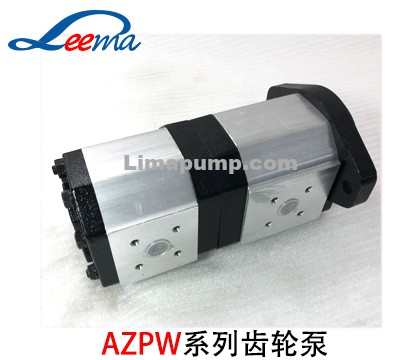

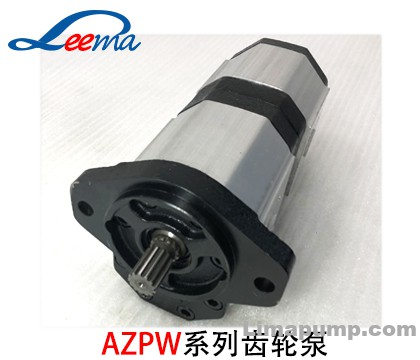

AZPW齿轮泵（力士乐）

　　力士乐AZPW系列齿轮泵特性：

　　-固定排量

　　-低噪音

　　-流量脉动小

　　-采用间隙密封补偿，即使在低粘度油液时也有高的效率

　　-采用滑动轴承和间隙密封补偿，寿命上

　　-适合于宽广范围的各种粘度和转速

　　-非常好的吸入性能

　　-不同机型和公称规格的泵，能互相组成组合泵

　　-能和AZPW型内齿轮泵，PV7型叶片泵以及轴向柱塞泵组成组合泵

　　-根据订货，可提供阀集成在泵盖板内的型式。

　　德国力士乐齿轮泵的吸油和排油过程

　　根据流体动力学安装的小齿轮轴(4)按所示旋转方向传动内啮合齿轮(5)

　　力士乐AZPW系列齿轮泵通过在吸油区域中打开的齿侧间隙来加注油液。油液通过小齿轮和内啮合齿轮之间的齿侧间隙从吸油区域(S)输送到压力区域(P)。

　　由此，油液从闭合的齿侧间隙排出并输送到压力油口(P)。吸油区域和排放区域由径向补偿元件(9 至 11)以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。

　　径向补偿元件包括扇形体(9)，扇形支撑体(10)和密封辊(11)。扇形体(9)和扇形支撑体(10)排列在压力场中，因此产生的压力基本上由止动销承受。

　　rexroth齿轮泵的泄漏较大，外啮合齿轮运转时泄漏途径有以下三点：一为齿轮顶隙，其次为测隙，第三为啮合间隙。

　　其中端面侧隙泄漏较大，占总泄漏量的80%-85%，当压力增加时，前者不会改变，但后者挠度大增，此为外啮合rexroth齿轮泵泄漏最主要的原因，容积效率较低，故不适合用作高压泵。

　　解决方法：端面间隙补偿采用静压平衡措施，在齿轮和盖板之间增加一个补偿零件，如浮动轴套、浮动侧板。

力士乐AZPW系列齿轮泵型号：
